Máquina rajadora de alta velocidad (línea productiva de carte de alta velocidad )

Máquina rajadora de alta velocidad (línea productiva de carte de alta velocidad )

La línea de producción se utiliza principalmente para nivelación desenrollada y corte en laminar en frío las chapas de carbono, de acero inoxidable y de aluminio. La característica principal es cortando constantemente, por lo cual la velocidad de operación de línea es igual a la velocidad de corte chapa real. Y puede resolver la dificultad más grande de la tecnología de la tableta, cual es la micra abolladura producido por iniciar y ternimar el corte.

Especialmente aplicable para la producción de alta eficiencia para la nivelación y corte las chapas (<500 mm) con un tamaño determinado del aluminio de alta precisión y de chapa de espejo de acero inoxidable. Alta productividad traerá a los clientes buena rentabilidad económica.

Rendimiento: Máquina rajadora de alta velocidad es una versión renovada de la máquina transversal, con su material cortado más de 150 placas por minuto, la velocidad de la línea más rápida de 100 m/min. Su composición y formación son básicamente el mismo de la séxtupla línea de corte desenrollado transversal. La diferencia es que controla la tijera péndula de alta velocidad usando sistema servo ROTARY la máquina rajadora. El dogma de determinar el tamaño se usa el corte sincrónico de codificador rotatorio principio y de sistema servo. Se utiliza el sistema control alemán ¨BAUMULLER¨ y el sistema servo usando alemán ¨SIEMENS¨ y el japonés¨CONFIANZA¨.

Especificaciones técnicas:

Modelo espesor de chapa (mm) peso de chapas (Ton) ancho de chapa (mm) La velocidad de corte (M/min) la potencia total nominal (Kw) tamaño de máquina (L*W) (m)
HD-2-650 NCR 0.2-2.0/0.2-1.2 7 150-630 10-100 Around 110 13*4
HD-2-800 NCR 0.2-2.0/0.2-1.2 10 200-780 10-100 Around 140 13*4
HD-2-1300NCR 0.3-2.0/0.2-1.2 15 300-1250 10-100 Around 210 15*8
HD-2-1600NCR 0.3-2.0/0.2-1.2 18 400-1580 10-100 Around 270 15*10
HD-3-650 NCR 0.2-3.0/0.8-2.0 7 150-630 10-100 Around 140 18*8
HD-3-800 NCR 0.2-3.0/0.8-2.0 10 200-700 10-100 Around 160 20*8
HD-3-1300NCR 0.2-3.0/0.8-2.0 15 300-1250 10-100 Around 260 25*10
HD-3-1600NCR 0.3-3.0/1.0-2.0 25 400-1580 10-100 Around 320 25*12

Nota: La línea de corte puede ser diseñado y fabricado de acuerdo a sus necesidades. Los datos anteriores son para su referencia.

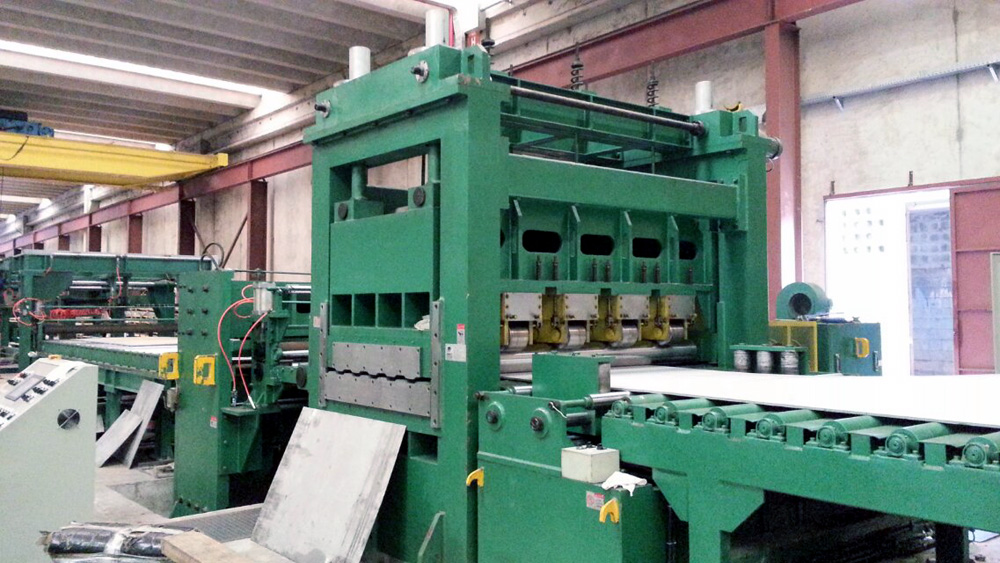

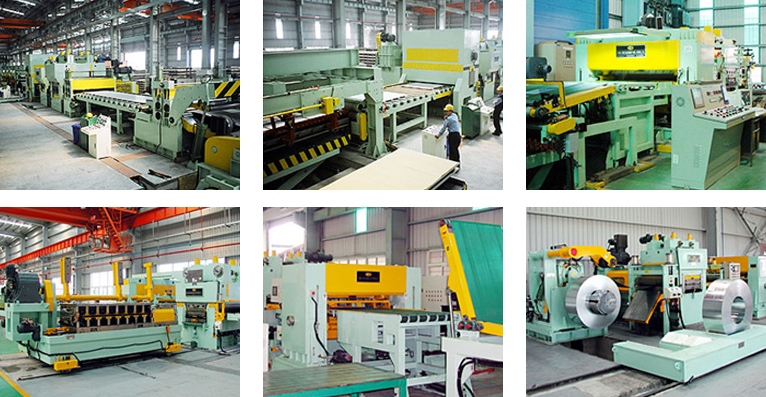

Detalle Imágenes/strong>
